Dyn11 против Yyn0: принципы, различия и руководство по выбору

В распределительных сетях напряжением 10 кВ / 0,4 кВ группа соединения обмоток трансформатора напрямую влияет на качество электроснабжения, безопасность эксплуатации и совместимость с нагрузкой. Схемы Dyn11 и Yyn0 являются наиболее распространенными; специалисты, занимающиеся проектированием, закупкой и эксплуатацией электрооборудования, чаще всего выбирают именно их. В данной статье разъясняются принципы работы этих схем, проводится сравнение их характеристик и анализ условий применения, что помогает сделать быстрый и обоснованный выбор.
В отрасли для обозначения групп соединения принят метод «часового циферблата»: вектор линейного напряжения на стороне высокого напряжения (ВН) принимается за положение стрелки на 12 часов, а положение вектора напряжения на стороне низкого напряжения (НН) указывает на фазовый сдвиг. Используемые обозначения понятны и универсальны: заглавные буквы Y и D соответствуют схемам «звезда» и «треугольник» на стороне ВН, а строчные y и d — на стороне НН; буква «n» указывает на наличие выведенной нейтрали, что позволяет подключать однофазные нагрузки (220 В).

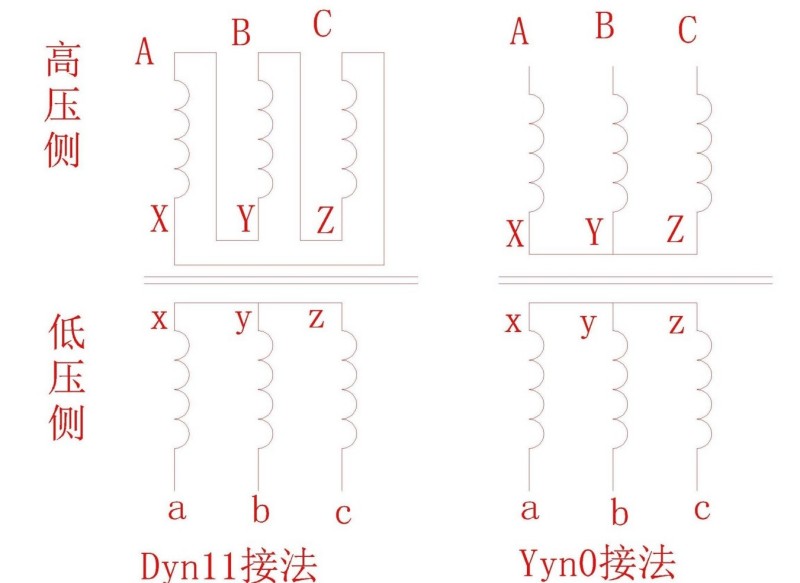

Схема Dyn11 в настоящее время является наиболее востребованным высокоэффективным решением: обмотки ВН соединены по схеме «треугольник», а обмотки НН — по схеме «звезда» с нейтралью; вектор напряжения НН опережает вектор напряжения ВН на 30°, что соответствует положению стрелки на 11 часов. Соединение обмоток ВН в «треугольник» обеспечивает путь для циркуляции токов третьей гармоники и токов нулевой последовательности, эффективно подавляя искажения формы кривой напряжения и предотвращая смещение нейтрали, что гарантирует высокое качество электроэнергии. Трансформаторы этого типа отличаются низким сопротивлением нулевой последовательности, допускают протекание полного номинального тока по нейтральному проводу, устойчивы к несимметрии фаз и нелинейным нагрузкам, обеспечивают быстрое срабатывание защиты от коротких замыканий и перенапряжений (в том числе атмосферных), а также отличаются повышенной эксплуатационной надежностью.
Схема Yyn0 — это традиционный и экономичный вариант, при котором обмотки как на стороне ВН, так и на стороне НН соединены по схеме «звезда» с нейтралью; фазы ВН и НН совпадают, что соответствует положению стрелки на 0 часов. Из-за отсутствия контура для циркуляции гармоник (характерного для схемы «треугольник») магнитный поток нулевой последовательности вынужден замыкаться по пути вне бака трансформатора, что приводит к высокому магнитному сопротивлению и делает систему уязвимой к смещению нейтрали и отклонениям напряжения. Согласно отраслевым стандартам, ток в нейтральном проводе трансформаторов с группой соединения Yyn0 не должен превышать 25% от номинального тока, а небаланс трехфазной нагрузки должен оставаться в пределах 15%, что накладывает строгие ограничения на эксплуатацию.
Что касается выбора и применения, эти две конфигурации подходят для различных условий эксплуатации. Схема Dyn11 отличается превосходными рабочими характеристиками, что делает ее оптимальной для объектов со значительными колебаниями нагрузки, высоким уровнем гармоник и жесткими требованиями к надежности; она широко применяется в жилых районах, коммерческих комплексах, на промышленных объектах и ​​в центрах обработки данных, являясь стандартным решением как для нового строительства, так и для проектов реконструкции. В то же время, несмотря на простоту конструкции и низкую стоимость, схема Yyn0 имеет существенные ограничения по эксплуатационным характеристикам, поэтому она подходит лишь для небольших систем распределения электроэнергии с симметричной нагрузкой и простыми условиями эксплуатации.
Выбор подходящей конфигурации для конкретного проекта требует поиска баланса между надежностью и экономической эффективностью; необходима всесторонняя оценка, учитывающая специфические характеристики нагрузки и стандарты электроснабжения, чтобы обеспечить обоснованный выбор группы соединения и гарантировать безопасную, стабильную и эффективную работу системы распределения электроэнергии.
