Рубрика «Наука и образование» | Вопросы и ответы о трансформаторах: от принципов работы до практического применения — всё, что нужно знать о «сердце» энергосистем

Трансформаторы служат ключевыми элементами энергосистем, обеспечивая преобразование напряжения и передачу энергии, — и потому по праву носят звание «сердца» электросети. Чтобы помочь коллегам по отрасли, специалистам-энергетикам и широкой общественности получить всестороннее представление о трансформаторах, данная рубрика представлена ​​в формате «вопрос-ответ». Охватывая широкий спектр тем — от фундаментальных принципов, структурной классификации и эксплуатационных параметров до технического обслуживания и отраслевых тенденций, — она предлагает целостный обзор ключевых понятий, тем самым помогая каждому сформировать прочную базу знаний в области энергетического оборудования.

I. Фундаментальные понятия: Что такое трансформатор? Каковы его основные функции?
1. Каково определение трансформатора?
Трансформатор — это стационарное электрическое устройство, принцип действия которого основан на явлении электромагнитной индукции. Он преобразует переменный ток (AC) определенного уровня напряжения и силы тока в переменный ток той же частоты, но иного уровня напряжения и силы тока, тем самым обеспечивая эффективную передачу и распределение электрической энергии. Проще говоря, он выступает в роли «регулятора напряжения» и «переносчика» электричества.

2. Какова основная функция трансформатора?

• Трансформация напряжения: повышает напряжение для передачи электроэнергии на большие расстояния, тем самым снижая потери энергии в линиях; понижает напряжение до 220 В / 380 В для удовлетворения потребностей бытовых потребителей и промышленных предприятий.
• Электрическая изоляция: обеспечивает электрическую развязку высоковольтных и низковольтных цепей, гарантируя электробезопасность и стабильную работу оборудования.
• Согласование импедансов: обеспечивает согласование импедансов различных цепей, тем самым повышая эффективность передачи электроэнергии.
• Стабилизация электропитания: регулирует колебания напряжения в электросети, обеспечивая стабильное функционирование энергосистемы.

3. Может ли трансформатор преобразовывать постоянный ток? Почему (или почему нет)?
Нет, не может. Принцип действия трансформатора основан на переменном магнитном потоке; при протекании постоянного тока через обмотки создается лишь постоянное магнитное поле, которое не способно индуцировать электродвижущую силу во вторичной обмотке. Более того, длительное воздействие постоянного тока на обмотки приведет к их перегреву и выходу оборудования из строя; следовательно, трансформаторы пригодны для использования исключительно в цепях переменного тока.

II. Принцип действия: как электромагнитная индукция обеспечивает преобразование напряжения?
1. Каков принцип действия трансформатора?
К первичной обмотке подводится переменный ток → в железном сердечнике возникает переменный магнитный поток → этот магнитный поток пронизывает вторичную обмотку → в соответствии с законами электромагнитной индукции во вторичной обмотке наводится переменная электродвижущая сила (напряжение). Величина напряжения прямо пропорциональна количеству витков в обмотке; основная формула имеет вид: U₁/U₂ ≈ N₁/N₂ (где U — напряжение, а N — количество витков).

2. Какова зависимость мощностей в идеальном трансформаторе?
В идеальных условиях трансформатор не имеет потерь энергии; следовательно, входная мощность равна выходной мощности — а именно: U₁I₁ = U₂I₂. Это означает, что при повышении напряжения сила тока уменьшается, и, наоборот, при понижении напряжения сила тока возрастает. Этот принцип служит основной причиной того, почему передача электроэнергии при высоком напряжении является эффективным способом минимизации энергетических потерь.
3. Почему трансформаторы издают «гудение»?
Переменный магнитный поток вызывает в железном сердечнике эффект магнитострикции, вследствие чего сердечник совершает периодические, едва заметные колебания; именно эти колебания порождают постоянный характерный «гул». В режиме нормальной работы этот звук остается стабильным; однако внезапное изменение его громкости — например, значительное усиление — или появление посторонних шумов, как правило, сигнализирует о возникновении неисправности, такой как перегрузка или короткое замыкание.
III. Устройство и классификация: Каковы основные типы и компоненты трансформаторов?
1. Каковы основные конструктивные элементы трансформатора?

• Железный сердечник: Образует магнитную цепь; как правило, он изготавливается из пластин кремнистой стали с высокой магнитной проницаемостью, что позволяет минимизировать магнитное сопротивление и потери энергии.
• Обмотки: Подразделяются на первичную обмотку (подключаемую к источнику питания) и вторичную обмотку (подключаемую к нагрузке); они представляют собой ключевые компоненты, ответственные за преобразование электрической энергии.
• Изоляционные компоненты: Обеспечьте изоляцию между обмотками и магнитопроводом для предотвращения коротких замыканий.
• Система охлаждения: В маслонаполненных трансформаторах для охлаждения используется трансформаторное масло, тогда как в трансформаторах сухого типа применяется воздушное охлаждение.
• Вспомогательные компоненты: Масляный бак, вводы, устройства переключения ответвлений и защитные устройства (такие как газовые реле, термометры и т. д.).

2. Как классифицируются трансформаторы по числу фаз?

• Однофазные трансформаторы: используются в системах однофазного электроснабжения малой мощности — например, для питания небольшого оборудования и в бытовых распределительных сетях.
• Трехфазные трансформаторы: являются основным оборудованием в энергосистемах; применяются в системах трехфазного электроснабжения, таких как промышленные предприятия и сети передачи электроэнергии.

3. Каковы основные типы трансформаторов при классификации по способу охлаждения?

• Масляные трансформаторы: наиболее распространенный тип; в них трансформаторное масло используется одновременно и как изолирующая, и как охлаждающая среда. Они отличаются эффективным отводом тепла и низкой стоимостью, поэтому часто устанавливаются на открытом воздухе и на подстанциях.

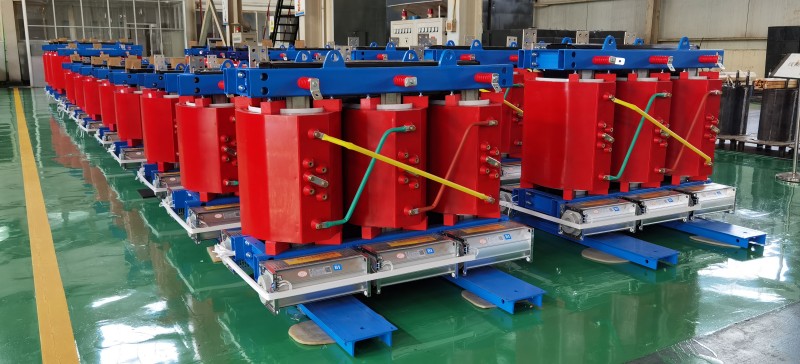

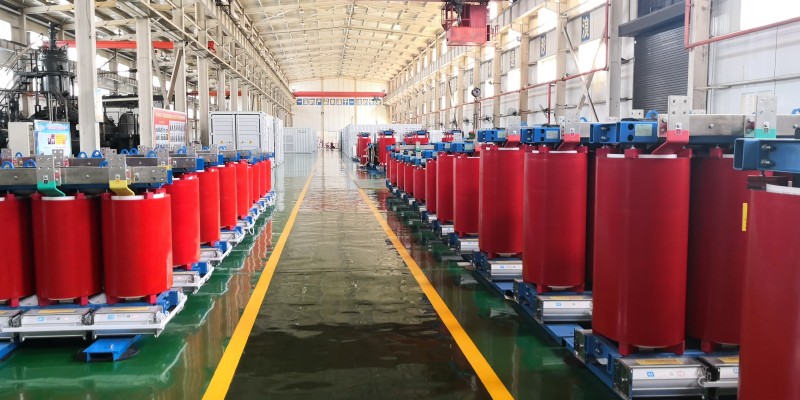

• Сухие трансформаторы: трансформаторы с воздушным охлаждением, характеризующиеся высокими изоляционными свойствами, а также пожаро- и взрывобезопасностью; они подходят для установки внутри помещений — например, в торговых центрах, на станциях метрополитена и в высотных зданиях.

4. Каковы основные категории трансформаторов при классификации по области применения?

• Силовые трансформаторы: используются для передачи и распределения электроэнергии в энергосистемах — например, распределительные трансформаторы класса 10 кВ / 0,4 кВ и трансформаторы сверхвысокого напряжения (СВН) для магистральных линий электропередачи.
• Распределительные трансформаторы: широко применяются в жилых микрорайонах и на промышленных предприятиях для понижения высокого напряжения (например, 10 кВ) до уровня низкого напряжения (например, 380/220 В).
• Трансформаторы специального назначения: к этой категории относятся трансформаторы для систем возобновляемой энергетики, специализированные трансформаторы для центров обработки данных (ЦОД), выпрямительные трансформаторы, трансформаторы для электропечей и другие.
